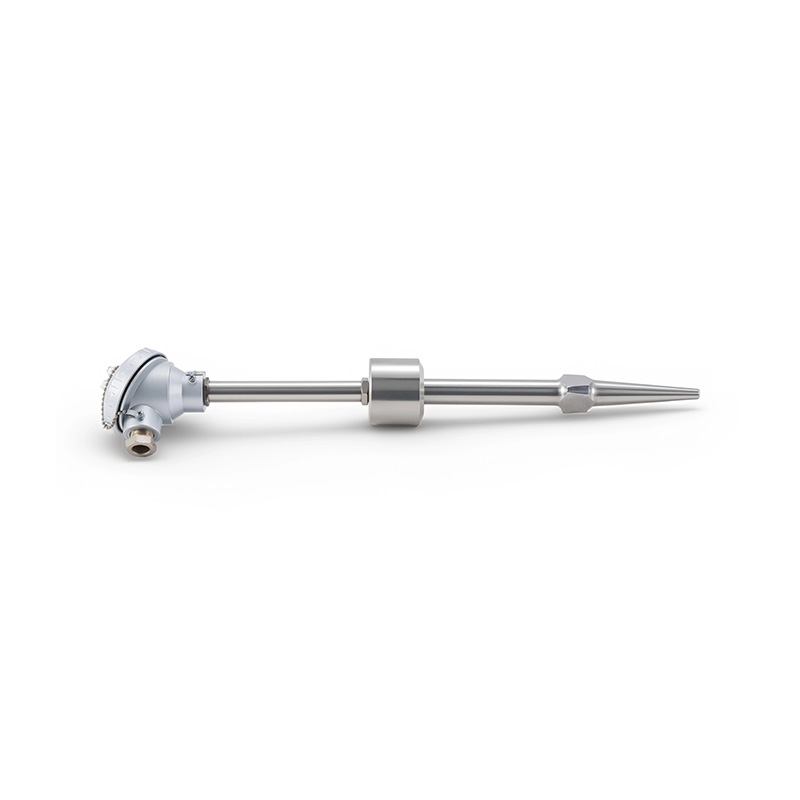

أجهزة قياس الحرارة وأجهزة قياس الحرارة القابلة للاستخراج مع جيوب حرارية ملحومة

تُستخدم أجهزة قياس الحرارة من نوع Thermowell وأجهزة RTD بشكل أساسي لقياس درجة حرارة البخار في الغلايات وخطوط أنابيب العمليات. لتحمل تأثير البخار عالي الحرارة والضغط والسرعة، تم تصميم المستشعرات بعمق إدخال قصير نسبيًا. للتخلص من أخطاء القياس الناجمة عن طول الإدخال المحدود، تعتمد المستشعرات على بئر حراري صلب محفور بشكل متكامل مع شكل ثلاثي الأوجه. يتم تجميع البئر الحراري ولحامه بالكامل بالمعدات الرئيسية باستخدام غلاف أسطواني. تسمح الفجوة الحلقية بين الهيكل ثلاثي الأوجه والتجويف الداخلي للجلبة بالملء الكامل لوسط العملية ذو درجة الحرارة العالية، مما يؤدي بشكل فعال إلى توسيع عمق الإدخال المكافئ وضمان قياس دقيق لدرجة الحرارة.
يتوفر تكوينان هيكليان وتركيبيان لتناسب ظروف العمل المختلفة للضغط ودرجة الحرارة وسرعة التدفق.
الميزات الرئيسية
1. يوفر البناء المغلف المعزول بالكامل بالمعادن مقاومة ممتازة للضغط ومقاومة للاهتزاز وثباتًا عاليًا وعمر خدمة طويل.
2. يؤدي الاتصال بالضغط المرن بين العنصر المغلف وقاع البئر الحراري إلى تقصير وقت الاستجابة الحرارية وتحسين مقاومة الاهتزاز بشكل أكبر.
3. يتيح صندوق توصيل الثرموكبل ذو السعة الكبيرة وهيكل الأسلاك المحسن اتصالاً ميدانيًا بسيطًا وسريعًا وموثوقًا به.
4. يسمح التصميم القابل للفصل لجسم المستشعر والبئر الحراري باستبدال العناصر بسرعة دون إيقاف تشغيل النظام، مما يحسن كفاءة الصيانة بشكل كبير.
5. يتميز البئر الحراري المكون من قطعة واحدة مع تصنيع عميق بفتحة عمياء بسمك جدار موحد في نهاية الاستشعار. فهو خالٍ من إجهاد اللحام والتآكل بين الحبيبات، ويوفر مقاومة فائقة للضغط والصدمات لضمان التشغيل المستقر والموثوق لوحدات توليد الطاقة على المدى الطويل.

اتصل بنا
السابق:أجهزة قياس درجة الحرارة في قنوات غازات المداخن وقنوات الهواء التالي:أجهزة قياس الحرارة وأجهزة قياس درجة الحرارة ذات الغلاف الملحوم لأنابيب محطات الطاقة وقياس درجة حرارة الماء والبخار
  • المواصفات الفنية
المعايير الفنية
1) النموذج والمواصفات
نموذج مخرج يكتب القياس
النطاق(℃)		 دقة الاسمي
الضغط (ميجا باسكال)		 سرعة التدفق
(م/ث)		 مادة أنبوب الحماية ملاحظات
WRNR-01 أعزب ك 0~600 الفئة الأولى أو الثانية ≤29.4 ≤100 06Cr18Ni11Ti -
دبليو آر إن آر2-01 مزدوج
WRER-01 أعزب هـ
صانع2-01 مزدوج
WZPR-01 أعزب بي تي 100 ب
دبليو زد بي آر2-01 مزدوج

نموذج يكتب القياس
نصيحة أسلوب		 القياس
النطاق(℃)		 دقة الاسمي
الضغط (ميجا باسكال)		 تدفق سرعة
(م/ث)		 حماية أنبوب مادة ملاحظات
WRN-624K ك معزول 0~600 الفئة الأولى أو الثانية ≤30 ≤80 06Cr18Ni11Ti بالنسبة لنوع K/E TC،
الرد:
مؤرض ≤20 ثانية،
معزول ≤60 ثانية.
WRN-625K مؤرض
WRE-624K هـ معزول
WRE-625K مؤرض
WZP-625K الجزء 100 ------- ب

2) المعيار الأبعاد
نموذج   رأس
  مقاس
  (مم)		 أسطواني
ثيرمويل(
مم)		 مثلث
الوجه(مم)		 إدراج
العمق(مم)		 مكشوف
الطول (مم)		 تقاطع صندوق
يكتب		 كهربائي اتصال
وو□R-01 Φ62×50 φ28×130 φ40×φ16×120 120  180  نوع ضوء المخرج فردي:M20×1.5، كابل
Ø10؛ مزدوج:M24×1.5، كابل
        Ø16
WR□-62□K φ62×50 φ24×130 φ40×φ10×120 150
ملحوظة: الطول المكشوف يمكن اختياره من 250/300/350/400/450/500 مم لكل سمك عزل، أو لكل عميل.
